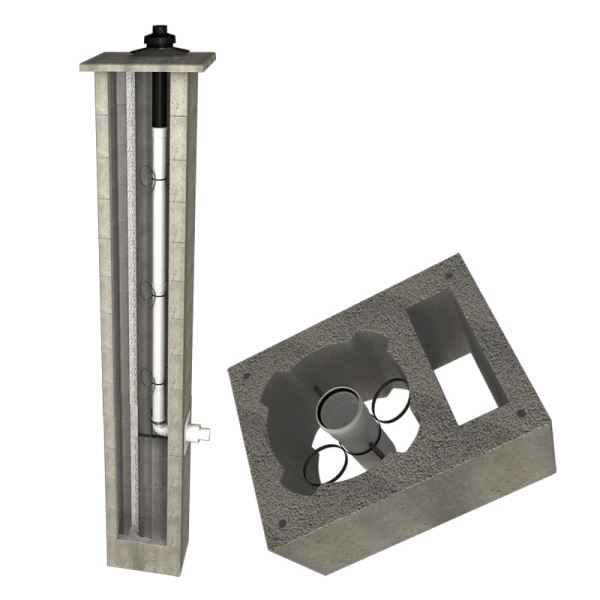

CS komín PLAST jednoprůduch s ventilační šachtou 80 mm
CS komín PLAST jednoprůduch s ventilační šachtou 80 mm
CS komín PLAST jednoprůduch s ventilační šachtou 80 mm (1)
CS komín PLAST jednoprůduch s ventilační šachtou 80 mm (2)
CS komín PLAST jednoprůduch s ventilační šachtou 80 mm (3)
CS komín PLAST jednoprůduch s ventilační šachtou 80 mm (4)

CS komín PLAST jednoprůduch s ventilační šachtou 80 mm - 13,5 m

Výška komínu
4,0 mSkladem 24 h
4,5 mSkladem 24 h
5,0 mSkladem 24 h
5,5 mSkladem 24 h
6,0 mSkladem 24 h
6,5 mSkladem 24 h
7,0 mSkladem 24 h
7,5 mSkladem 24 h
8,0 mSkladem 24 h
8,5 mSkladem 24 h
9,0 mSkladem 24 h
9,5 mSkladem 24 h
10,0 mSkladem 24 h
10,5 mSkladem 24 h
11,0 mSkladem 24 h
11,5 mSkladem 24 h
12,0 mSkladem 24 h
12,5 mSkladem 24 h
13,0 mSkladem 24 h
13,5 mSkladem 24 h
14,0 mSkladem 24 h
14,5 m, 15,0 mSkladem 24 h
15,0 mSkladem 24 h
15,5 mSkladem 24 h
Skladem 24 h
KódCSVPP8013,5m - 90
Katalogová cena 51 762 Kč s DPH
Katalogová cena 51 762 Kč s DPH 31 057 Kč s DPH



Telefonické objednávky
602 410 072, 602 260 540
Po–Pá 8:00–16:00

CS komín PLAST jednoprůduch s ventilační šachtou 80 mm

Komín pro plynové kondenzační kotle s ventilační šachtou - průměr 80 mm i pro stavbu svépomocí.

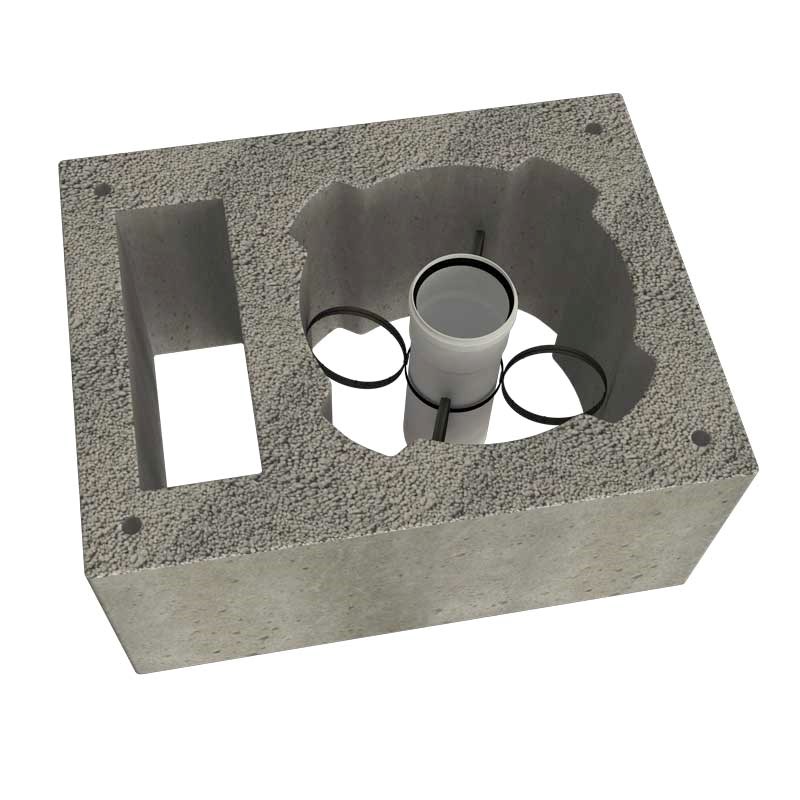

Plastový komínový systém s pevnými komínovými vložkami z polypropylénu a keramzitovými tvarovkami s ventilační šachtou.

Výhody systému a popis systému :

  • velmi snadná stavba a instalace (možno i svépomocí)
  • kompletní komínová stavebnice bez nutnosti dokupovat cokoli dalšího
  • ventilační šachtu lze použít pro přisávaní nebo odvod vzduchu, svislé tažení instalací jako elektro, klimatizace, solární panely a pod.
  • rozměr ventilační šachty je 280 x 100 mm
  • plastové prvky (roury, kolena, ukončení) se do sebe pouze zasouvají systémem hrdlo - roura - hrdlo
  • gumové těsnění v trubkách a konec trubky stačí pouze natřít olejem pro snažší zasunutí
  • vystředění trubek se provádí pomocí plastových objímek s rychlospojkami
  • vnitřkem komínu se instalují bílé trubky
  • černá trubka se instaluje nahoru jako poslední  - má UV ochranu
  • ukončovací hlavice na vrchu komínu umožňuje snadné čištění

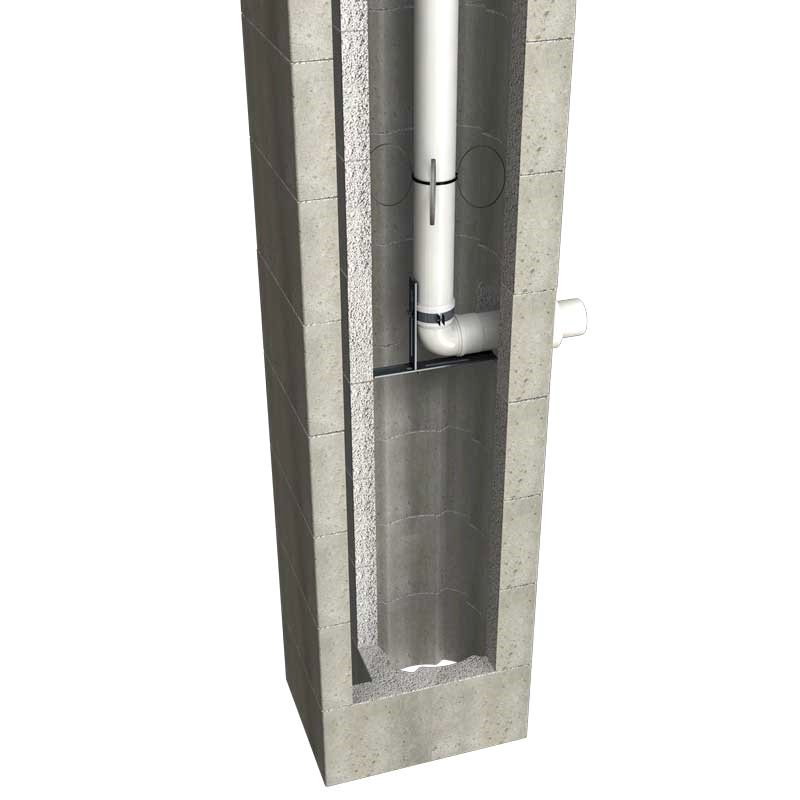

  • zakládací koleno se fixuje dovnitř do keramzitové tvarovky ve výšce, která je závislá na rozměrech a umístění kotle
  • na připojovací desku pak topenář připojí redukcí - případně další rourou kondenzační kotel
  • možnost dokoupení jednostěnné nebo dvoustěnné roury pro delší propojení

Komín určen pro :

  • odvod spalin plynu do volného ovzduší pro podtlakový systém provozu spalinové cesty (tlaková třída N1)
  • s použitím těsnění vloženého do spojů pro přetlakový systém provozu (tlaková třída P1)
  • pro vysokopřetlakový systém provozu (tlaková třída H1);
  • pro teplotní třídu T 120°C a pro třídu odolnosti W1.



Druh spotřebičekondenzační plynový kotel
Hmotnost jedné tvarovky [kg]12,5
Mrazuvzdornost tvarovekAno
Označení certifikaceT120 H1 O W1 O20 E/I E L (L0), (L1);
Vnitřní průměr [mm]80
Typ komínuStandard
Typ palivaplynový kondenzační kotel
Typ průduchujednoprůduch + ventilační šachta
Úhel kouřovodu90°
Určeno proVnitřní i venkovní stavbu, rodinné domy, chaty, dřevostavby, chalupy apod.
Možnost přívodu vzduchuAno
Vnější rozměr komínové tvarovky52 x 38 x 24,5 cm
Výška komínu13,5 m
Záruka na systém 10 let
Hmotnost1 353,43 kg

Ventilační šachta

Ventilační šachta je v podstatě další otvor v komínu, který nemá předepsaný účel využití. Z tohoto důvodu neobsahují komínové sestavy protidešťové větrací mřížky 180 x 180 mm určené pro tuto ventilační šachtu, ale je nutno je v případě potřeby k samotné komínové sestavě přiobjednat. Mřížky naleznete vždy v souvisejícím zboží. Ventilační šachta je z vrchu zakončena krycí deskou, tudíž je její vyústění nutno udělat z boku do komínové tvarovky.

Rozměry ventilační šachty

Jednoprůduchový komín s ventilační šachtou obsahuje jednu ventilační šachtu o rozměru 280 x 100 mm.

Příklady použití ventilační šachty

Mezi možné příklady použití ventilační šachty patří tažení elektroinstalací, odvětrání místnosti (WC, koupelna), odvětrání digestoře. Nejčastějším příkladem použitím ventilační šachty je však CPV – tedy externí přívod vzduchu ke spotřebiči. Ne však ke kondenzačnímu kotli, který má CPV řešený v prostoru mezi tvarovkou a plastovou vložkou.

Použití ventilační šachty pro odvod vlhkého vzduchu

Chystáte-li se ventilační šachtu použít pro odvod vlhkého vzduchu, kterým může být například odvětrání koupelny nebo digestoře, je záhodno do ventilační šachty vložit rouru, aby vlhkost nepronikla skrze stěnu ventilační šachty a na stěně komínu se netvořily mapy. Roura může být plastová, hliníková nebo nerezová.
